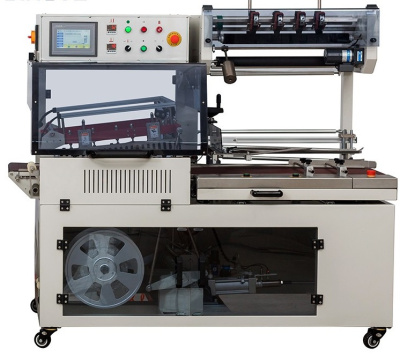

Термонож автоматический MAGIKON-ATR-140S

MAGIKON-ATR-140S — автоматический аппарат для серийной упаковки штучной продукции в термоусадочные плёнки со встроенным запаечным ножом L-образного типа. Модель позиционируется в классе машин повышенной пропускной способности: верхняя граница производительности составляет до 40 упаковок в минуту, благодаря чему агрегат выдерживает интенсивную загрузку на фасовочных линиях, в пищевых цехах и на упаковочных участках производств. Максимальный размер запайки — 550×450 мм, при этом габариты изделия не должны превышать 550 мм по длине, 450 мм по ширине и 140 мм по высоте с учётом припусков плёнки по каждой из сторон.

Сварной шов формируется ножом из медного сплава с тефлоновым покрытием: материал обладает низкой адгезией, поэтому плёнка не прилипает к нагревательному элементу, а цикл герметизации проходит без задержек. Продольная и поперечная секции ножа смыкаются без зазора, создавая сплошной L-образный угол запайки — разрывов материала не возникает, линия шва получается ровной и герметичной по всей длине. Длительность одного цикла сварки составляет 0,2–1,0 с; температура нагрева запаечного ножа поддерживается в диапазоне 180–250 °С и задаётся оператором в зависимости от толщины используемой плёнки. Контроль температурного режима возложен на специализированный контроллер Omron, что сводит к минимуму погрешности нагрева в процессе эксплуатации.

Автоматика агрегата построена на базе программируемого контроллера Omron и датчиков Panasonic, обеспечивающих стабильное срабатывание исполнительных механизмов на высоких скоростях. Управление производится через сенсорную панель с понятным интерфейсом; смена типоразмера упаковки выполняется поворотом рукоятки — перенастройка не требует инструмента и останова линии. Подача сжатого воздуха осуществляется через фильтр Airtach, поддерживающий рабочее давление 5–6 мПа, а вместительная бобина подмотки плёнки обеспечивает продолжительную работу в непрерывном режиме без частого вмешательства оператора.

Аппарат рассчитан на подключение к стандартной сети 220 В при номинальном энергопотреблении 2,2 кВт. Габаритные размеры машины — 1760×940×1580 мм, масса — 320 кг; на оборудование распространяется заводская гарантия 12 месяцев. Установка работает с термоусадочными материалами PE, POF и PVC толщиной 0,012–0,06 мм.

Назначение MAGIKON-ATR-140S — формирование первичной упаковки: аппарат автоматически создаёт пакет из плёнки вокруг продукта и герметично запаивает его. К упаковке данным способом пригодны продукты питания, напитки, бытовая химия, канцелярия, посуда и иные штучные товары. После выхода из машины изделие направляется в термотоннель, где плёнка усаживается, плотно облегая продукт и обеспечивая защиту от влаги, пыли и вскрытия, а также придавая упаковке аккуратный товарный вид.
